Введение в программирование трехмерных игр с DX9



Прямоугольник порта просмотра

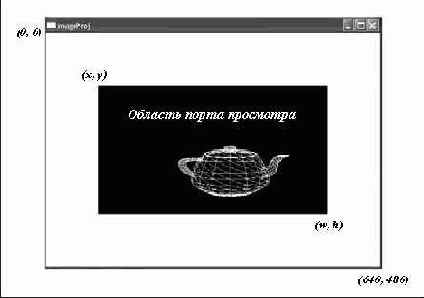

Рисунок 2.16. Прямоугольник порта просмотра

<
В Direct3D порт просмотра представляется структурой D3DVIEWPORT9. Ее объявление выглядит так:

typedef struct _D3DVIEWPORT9 { DWORD X; DWORD Y; DWORD Width; DWORD Height; DWORD MinZ; DWORD MaxZ; } D3DVIEWPORT9;

Первые четыре члена данных описывают прямоугольник порта просмотра относительно содержащего его окна. Переменная MinZ задает минимальное значение буфера глубины, а переменная MaxZ— максимальное значение буфера глубины. Direct3D использует значения буфера глубины в диапазоне от нуля до единицы, поэтому переменным MinZ и MaxZ следует присваивать эти значения, если только вы не хотите реализовать какие-нибудь спецэффекты.

После инициализации структуры D3DVIEWPORT9, мы устанавливаем порт просмотра Direct3D следующим образом:

D3DVIEWPORT9 vp = { 0, 0, 640, 480, 0, 1 }; Device->SetViewport(&vp);

Direct3D выполняет преобразование порта просмотра за нас автоматически, но для справки мы приведем матрицу, описывающую это преобразование. Переменные в ней соответствуют одноименным членам данных структуры D3DVIEWPORT9.
